Distributionslåda i rostfritt stål med regnhuv och insektssäker ventilation

Ouyue Electric har släppt en ny distributionslåda i rostfritt stål utomhus för fuktiga och regniga marknader med kraftigt insektstryck. Kapslingen bär en regnhuva över topppanelen, ventilationsöppningar på vänster och höger sidopaneler med ett insektsnät monterat bakom varje öppning, ett monteringsfäste inuti skåpet för köparen levererade komponenter och kabelgenomföringshål på bottenpanelen.

Tre problem uppstår på elskåp utomhus i tropiska och kustnära områden. Monsunregn spårar genom dörrsömmar, insekter kommer in genom värmeventiler och häckar inuti, och kraftkomponenter fortsätter att generera värme utan väg att fly.

Ett helt tillslutet skåp håller regn ute och fångar in värme. Ett skåp med öppna ventiler släpper ut värme och släpper in insekter och regn. Den nya regntäta utomhusfördelningsboxen i rostfritt stål skiljer de tre uppgifterna åt: regnhuven och hålen för nedre kabelingång hanterar vatten, insektsnätet hanterar insekter och vänster och höger ventiler skapar en konvektiv bana för värme.

Varför fuktiga marknader behöver en ventilerad distributionslåda i rostfritt stål

Över hela Sydostasien och Sydasien varar hög luftfuktighet hela året, monsunsäsongen är lång och insektsaktivitet täcker de flesta månaderna i kalendern. Telekombasstationer, solcellsanläggningar och utomhusdistributionsboxar sitter i oskyddade lägen, medan switchade strömförsörjningar, kommunikationsmoduler och inverterlaster inuti fortsätter att generera värme.

En distributionslåda i rostfritt stål har två uppgifter i fuktiga områden: strukturell motståndskraft mot korrosion och termisk hantering av luften inuti skåpet. Fuktighet och saltstänk ställer höga krav på beläggningens hållbarhet hos vanligt kallvalsat stål, eftersom ett enda beläggningsbrott låter korrosion spridas inåt från brytpunkten.

Graderna 304 och 316 rostfritt stål ger korrosionsbeständighet i materialet snarare än i beläggningen, vilket minskar beroendet av beläggningens integritet. Sol- och energilagringsprojekt som monteras utomhus specificerar i allt högre grad rostfritt stål för skåpstommen.

Inuti designen: Vad de fem komponenterna gör

Regnhuven sträcker sig förbi fronten och båda sidopanelerna och styr vertikalt regn bort från dörrsömmen och ventilerna. Vänster och höger ventilationsöppningar bildar en konvektiv bana med lågnivåintag och högnivåavgas.

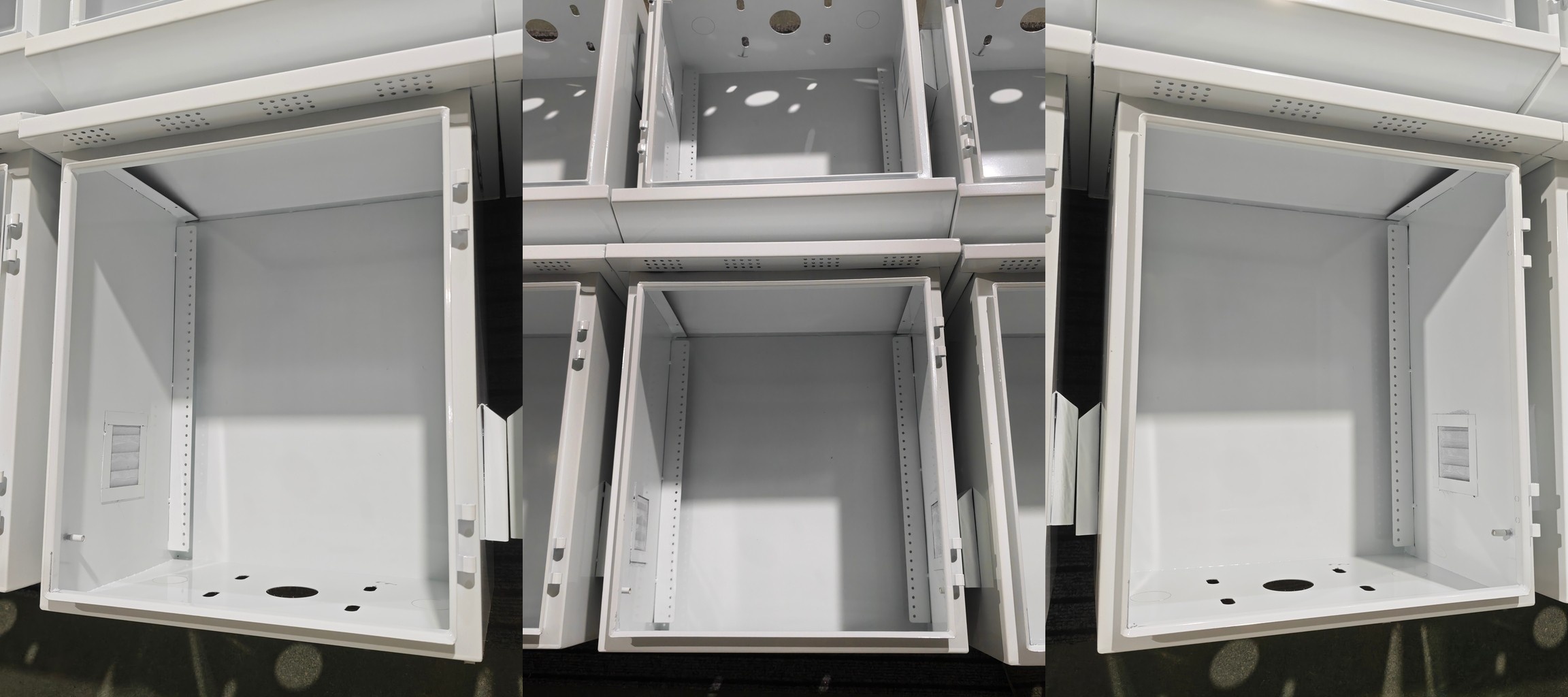

Insektsnätet sitter bakom varje ventilationsöppning, dimensionerad för att blockera vanliga flygande insekter samtidigt som luften kan passera. Det interna fästet säkrar köparen levererade strömbrytare, styrenheter eller kommunikationsmoduler. Nedre kabelingångshål låter kablar komma in och ut underifrån, vilket undviker den vattenfångande kanalen som skapas av sidointräde.

För dammiga installationer rekommenderar Ouyue Electric att du lägger till ett avtagbart dammfilter utanför varje ventilationsöppning och ställer in ett rengöringsschema. Ventilationsstrukturen prioriterar värmeavlägsnande och passar inte positioner med frekvent högtrycksspolning, och på produktsidan anges lämpliga och olämpliga miljöer uttryckligen.

Materialval: Kallvalsat stål, 304 och 316

Materialet avgör hur länge ett utomhusskåp håller. Tabellen nedan jämför tre vanliga specifikationer för korrosionsbeständighet, lämplig miljö och kostnad.

Urvalstestet är saltexponering. Inlandsprojekt och skyddade utomhuspositioner fungerar bra med 304 rostfritt stål, medan kustområden, högsaltsprayzoner, kemiska anläggningar och avsaltningsprojekt kräver 316 rostfritt stål.

Prisskillnaden mellan de två kvaliteterna är stor, så ett felaktigt materialval på en distributionslåda i rostfritt stål skapar antingen överkostnader eller tidig korrosion. Att skriva platsvillkor i förfrågan tar bort gissningarna.

Där kapslingen passar

Den nya regntäta utomhusfördelningslådan i rostfritt stål är uppbyggd kring värmeavlägsning först, med regn- och insektsskydd som ges lika stor vikt. Fyra applikationer passar designen.

Distribution av sol- och energilagringskombinatorer rankas först bland de fyra. Solcellskombinationslådor och energilagringsutrustning monteras utomhus, kraftenheterna inuti går kontinuerligt och värmeavlägsnande är viktigare än fullständig tätning.

På fuktiga marknader kan insekter som kommer in i ett skåp överbrygga terminaler och orsaka kortslutningar, vilket gör insektsnätet mest värdefullt i solenergikombinationsapplikationer. Ouyue Electric kan bekräfta ventilräkning och placering mot projektbelastningen.

Läser skyddsbetyget

Ouyue Electric levererar den regntäta distributionslådan i rostfritt stål utomhus i fyra skyddsklasser: IP54, IP55, IP56 och IP65. Den nya ventilerade designen använder vänster och höger ventilationsöppningar med insektsnät, och standardklassificeringen för frakt för den ventilerade modellen är IP54 eller IP55.

Projekt som kräver IP56 eller IP65 kan ange installationsmiljön och kylningsmetoden under förfrågan, och Ouyue Electrics tekniska team kommer att bekräfta en lämplig struktur.

Köpare kan läsa IP-koden enligt IEC 60529: den första siffran täcker damm och den andra siffran täcker vatten. Det verkliga skyddet av ett ventilerat skåp kommer från regnhuvens dimensioner, ventilationsgeometrin, insektsnätet och packningen tillsammans, så strukturen är viktigare än etiketten.

Under projektacceptans, kontrollera om insektsnätet kan tas bort för rengöring, om luckan är jämn och om packningen är helt skummad.

Anpassning och leverans

Ouyue Electric driver en 2 000 kvadratmeter stor fabrik i Liushi, Zhejiang, med två monteringslinjer, mer än 10 års erfarenhet av tillverkning av metallkapslingar och CE-certifiering. Den nya utomhus regntäta distributionslådan i rostfritt stål accepterar ritningsbaserad anpassning.

Längd, bredd, höjd och plåttjocklek justeras, medan utskärningspositioner, silkscreen-märken, regnhuvens mått och ventilantal följer projektspecifikationen.

Minsta beställningskvantitet är 10 stycken, vilket passar både distributörslager och små projektförsök. Kroppens material kan väljas mellan kallvalsat stål, 304 rostfritt stål och 316 rostfritt stål, med det avtagbara dammfiltret som tillval.

Vanliga frågor

Kommer regn in i ventilationsöppningarna på den nya distributionslådan i rostfritt stål?

Regn kommer inte in direkt. Regnhuven styr vertikal nederbörd bort från skåpets yta, och ventilationsöppningarna sitter på vänster och höger sidopaneler bakom en insektsskärm och en vattenavvisare. För platser med ösregn eller stark sidovind, skicka monteringsriktningen till Ouyue Electric under projektbekräftelsen.

Minskar insektsnätet kylningen?

Luftflödesstraffet beror på masköppning och öppet område. Ouyue Electric väljer maskstorlek för att blockera vanliga flygande insekter samtidigt som kylluftflödet hålls tillräckligt. I dammiga områden, lägg till ett avtagbart dammfilter utanför varje ventilationsöppning och rengör med fasta intervall.

Vilka komponenter kan det interna fästet bära?

Fästet säkrar köparen levererade strömbrytare, styrenheter, kommunikationsmoduler eller strömförsörjning. Ouyue Electric levererar endast skåpet och fästet, och interna komponenter förblir köparens egen omfattning. Monteringshål och DIN-skenas positioner kan reserveras enligt ritning.

Vad är den minsta beställningskvantiteten?

Minsta beställningskvantitet är 10 stycken. Längd, bredd, höjd, plåttjocklek, material, utskärningar, regnhuv och ventiler är alla anpassningsbara, och dammfiltret levereras som ett tillval.

Finns 316 rostfritt stål tillgängligt för kapslingen?

Ja. Kustplatser, högsaltbesprutningszoner och kemiska anläggningar passar 316 rostfritt stål, medan inlandsplatser och allmänna utomhuslägen fungerar bra med 304 rostfritt stål. Båda kvaliteterna kombineras med samma ventilerade insektssäkra struktur.

Hur bekräftas skyddsklassningen?

Ouyue Electric levererar fyra skyddsklasser: IP54, IP55, IP56 och IP65. Den ventilerade modellen levereras med IP54 eller IP55 som standard. Ange installationsmiljön och kylbehovet vid förfrågan så kommer det tekniska teamet att rekommendera ett betyg.

Kan en fläkt monteras på den rostfria fördelningslådan?

Yes. Ventilationsantal och placering följer projektkraven, och aktiva kylprojekt kan reservera en fläktmonteringsposition plus en strömkabeldragning. Den slutliga utskurna layouten bekräftas mot ritningen.

Hur man begär en offert

Sol- och energilagringsentreprenörer, telekombasstationsintegratörer och vattenbehandlings- och avsaltningsteknikföretag är välkomna att kontakta Ouyue Electric för prissättning och prover på den nya utomhus regntäta distributionslådan i rostfritt stål.

Efter att en ritning eller en storlekslista anländer bekräftar det tekniska teamet material, utskärningar, regnhuv och ventillayout. Skicka krav via förfrågningsformuläret eller bläddra ikategorisida för distributionslåda i rostfritt stål .
