Regntät distributionslåda utomhus: sex detaljer inuti

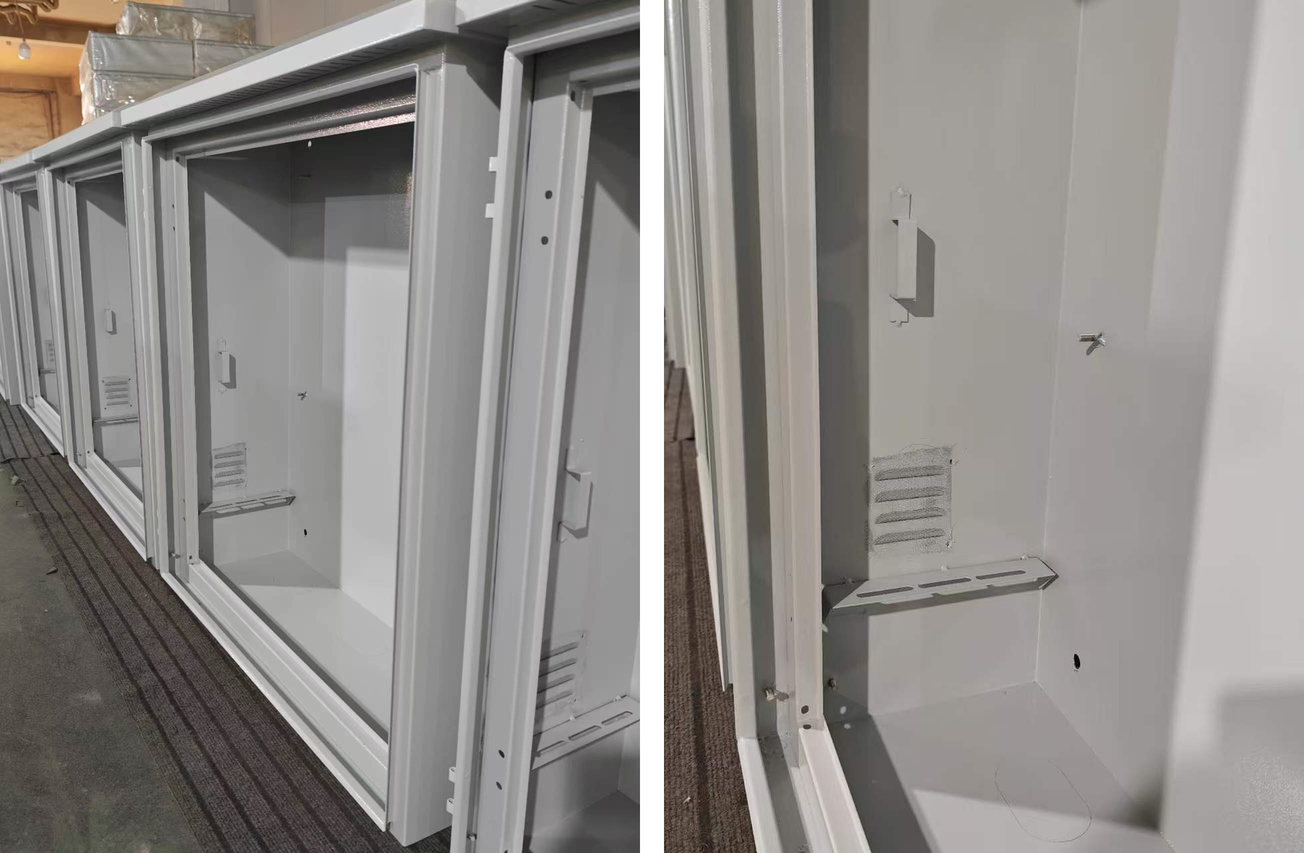

Ouyue Electric publicerar fabriksbilder av regntäta utomhusfördelningslådor i rostfritt stål, som matchar sex detaljer som är synliga på det färdiga höljet med monteringsstegen bakom var och en. Bilderna kommer från enheter i produktion, och den öppna dörren visar dörrkarmens tätning, sidoöppning med insektsnät, invändigt fäste, nedre slitsstöd, cirkulär basutskärningsmarkering och dörrgångjärn.

En kapsling är en plåtenhet, så en avvikelse i varje steg kvarstår på den färdiga produkten. En dörrkarm utan planhet lämnar ett ojämnt gap när dörren stängs. En packning med en ojämn skarv kan inte hålla den deklarerade skyddsnivån under verkliga installationsförhållanden. Köpare som kontrollerar ett prov kan börja med tre punkter: spaltjämnhet runt en stängd dörr, en packning som löper som en kontinuerlig slinga och utskärningar som matchar ritningen.

Sex synliga detaljer och monteringsstegen bakom var och en

Dörrkarm och tätning: varifrån skyddsnivån kommer

Dörrkarmens tätning löper kontinuerligt på bilderna, intryckt i kanalen och formad i ett stycke i de fyra hörnen. Packningen är den del som lättast tappas bort under monteringen: endast en packning som går som en kontinuerlig slinga stänger kretsen när låset är åtdraget. Ouyue Electric levererar regntäta distributionslådor utomhus med skyddsklasser tillgängliga i IP54, IP55, IP56 och IP65. Ventilerade versioner med sidoventiler och insektsnät levereras med IP54 eller IP55.

Sidoventil och insektsnät: Skiljer kyla från insekter

Sidoväggen på bilderna har en ventil med vit insektsnät bakom. Lågnivåintag och högnivåavgaser bildar en konvektionsbana som transporterar värme från komponenter ut ur kapslingen. Nätet sitter bakom ventilen för att blockera flygande insekter och stoppa insektskroppar att samlas inuti, där skräp kan överbrygga terminaler. I dammiga områden är ett tvättbart dammfilter monterat utanför ventilen värt att lägga till, tillsammans med ett rengöringsschema.

Interna fästen och nedre stöd: reserverade för köparens komponenter

Bilderna visar en invändig konsol på väggen och en rad slitsade stöd längre ner. Internt utrymme är reserverat för köparen levererade komponenter: strömbrytare, styrenheter, kommunikationsmoduler eller strömförsörjning monteras av köparen, medan Ouyue Electric levererar kapsling, fästen och monteringshål. Det slitsade stödet sitter under ventilen och bär komponentens vikt utan att blockera konvektionsvägen.

Basutskärningsmärkning: Undviker en vattenfälla

Baspanelen på bilderna visar en cirkulär utskärningsmarkering. Kablar kommer in underifrån kapslingen och undviker vattenlåset som skapas när kablar kommer in från sidan. Det reserverade urtaget kan stansas eller lämnas stängt för att passa platsen, vilket minskar beläggningsskador från borrning på plats. Där borrning på plats är planerad ska ritningen ange håldiameter och kvantitet så att Ouyue Electric kan slutföra arbetet innan leverans.

Dörrgångjärn: den svaga punkten i livslängden

Dörren på bilderna är ansluten till höljet med sidogångjärn. Gångjärn, lås, skruvar och jordbultar är alla exponerade hårdvaror, och i kustnära, hög saltdimma eller kemiska miljöer brister exponerad hårdvara vanligtvis innan kapslingens kropp. Specificera 304 eller 316 rostfritt stål för att matcha kapslingens material och undvika galvanisk korrosion mellan olika metaller. Där dörren måste vara lätt att manövrera, bör det tekniska avtalet registrera gångjärnstyp och underhållsintervall.

Ytfinish och batchkonsistens

Bilderna visar en ljusgrå beläggning med konsekvent glans och färg över en produktionssats. Beläggningens hållbarhet beror på förbehandlingens kvalitet snarare än på pulver enbart, och ofullständig avfettning eller avkalkning leder till blåsor och flagning inom sex månader till två år. Köpare bör fråga efter beläggningstyp och filmtjocklek och bekräfta färgen mot en RAL- eller Pantone-referens för att undvika synliga batchskillnader vid efterbeställningar.

Satsleverans

Kapslingarna på bilderna är producerade i en serie från en ritning, med konsekventa dimensioner och utskärningspositioner. Ouyue Electric driver en 2 000 kvadratmeter stor fabrik i Liushi Town, Wenzhou, Zhejiang, med två monteringslinjer, mer än 10 års erfarenhet av tillverkning av metallkapslingar och CE-certifiering.

Kapslingar kommer i järn, 304 rostfritt stål och 316 rostfritt stål. Kustprojekt och projekt med hög saltdimma betjänas bättre av 316, medan inlands- eller utomhusplatser betjänas av 304. Minsta beställning är 10 stycken, med ritningsbaserad anpassning och batchleverans.

Vanliga frågor

Kan insekter komma in genom ventilen på en utomhus regntät distributionslåda i rostfritt stål?

Insektsnät är monterat bakom ventilen, med en maskstorlek vald för att blockera vanliga flygande insekter samtidigt som luft släpps igenom. I dammiga områden är ett tvättbart dammfilter utanför ventilen och ett regelbundet rengöringsschema värt att lägga till.

Vilka komponenter kan det interna fästet bära?

Det interna fästet och det nedre slitsade stödet fixar köparen levererade strömbrytare, styrenheter, kommunikationsmoduler eller nätaggregat. Ouyue Electric levererar kapslingen, fästena och monteringshålen och köparen monterar de interna komponenterna.

Kan baskabelingången öppnas för att passa platsen?

Ja. Baspanelen har en reserverad cirkulär utskärning, stansad eller lämnad stängd för att passa platsen, med diameter och kvantitet bekräftad mot ritningen.

Varför får en kapsling av rostfritt stål en beläggning?

Valet beror på projektmiljön. Höljena på bilderna har en ljusgrå beläggning för konsekvent färgmatchning och enklare borttagning av ytmärken, medan en naturlig rostfri finish passar allmänna utomhusplatser.

Vad är den minsta beställningskvantiteten?

10 stycken. Längd, bredd, höjd, plåttjocklek, material, utskärningspositioner, tryck och ventilmängd är alla ritade.

Distributörer av distributionslådor, entreprenörer för sol- och energilagring och integratörer av telekombasstationer är välkomna att kontakta Ouyue Electric för prover och prissättning av regntäta distributionslådor i rostfritt stål utomhus. Efter att en ritning eller dimensionskrav har tillhandahållits bekräftar det tekniska teamet material, utskärningar, ytfinish och skyddsnivå. Förfrågningar kan skickas via förfrågningsformuläret.
