Åskväder säsong utomhus distributionslåda hur blixtskydd? Analys av konstruktion av jordad kopparstång och överspänningsskydd av rostfritt stålfördelningslåda

I. blixtnedslag delar inte bara taket -- varför behöver utomhusfördelningslådor åskskydd?

När blixten slår ner i en byggnad eller intilliggande mark kan den momentana strömmen nå magnituder som sträcker sig från tiotals kiloampere till hundratals kiloampere. Denna stora strömpuls hotar utomhusfördelningslådor via två primära vägar:

1.Direkt blixtnedslag: Blixten slår direkt i elcentralen eller de anslutna kablarna. Även om sannolikheten för detta scenario är låg, förstörs den interna utrustningen i distributionslådan när det väl inträffar nästan helt omedelbart.

2. Inducerat blixtnedslag och överspänning i elnätet: Ett mycket vanligare scenario inträffar när blixten slår ner i en avlägsen kraftledning eller kommunikationskabel och genererar en överspänning som fortplantar sig längs ledaren till distributionsboxen; alternativt inducerar ett blixtnedslag till intilliggande mark överspänning på de inkommande och utgående kablarna i distributionsboxen via intensiva elektromagnetiska pulser. Denna "indirekt överförda" överspänning kan nå flera tusen volt, vilket vida överstiger motståndsspänningen hos konventionella elektroniska komponenter, bryter igenom kretskort och bränner ut kraftmoduler omedelbart.

I tillämpningsscenarier, inklusive distributionslådor för säkerhetsövervakning utomhus, distributionsboxar för laddstationer och distributionsboxar för kommunikationsbasstationer, har den interna utrustningen högt tillgångsvärde och strikta krav på kontinuerlig strömförsörjning. Därför är åskskydd inte en valfri hjälpfunktion, utan ett obligatoriskt designkrav.

II.Jordningssystemet för distributionslåda i rostfritt stål -- grunden för åskskydd

Distributionslådan i rostfritt stål fungerar som enkritisk länk i åskskydd och jordningssystem, med dess kärna detaljerna detaljerade enligt följande:

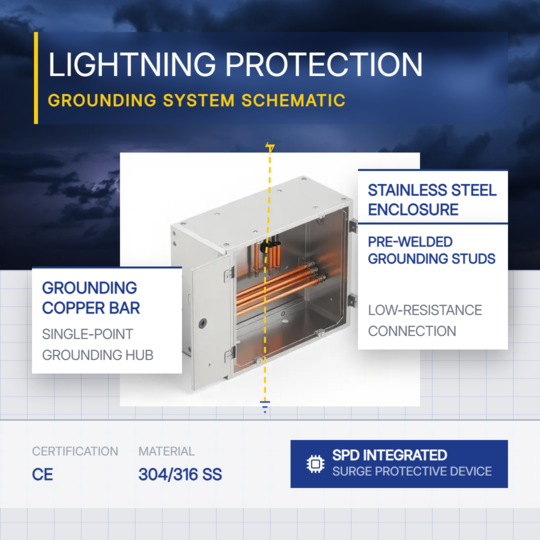

1.Grounding Copper Bar: The Convergence Junction för alla skyddande jordledningar

Den jordande kopparstången monterad inuti distributionsbox är kärnan i boxens kompletta jordningssystem. De dedikerad jordledning av blixtavledaren, jordledningen av boxkapsling och de skyddande jordledningarna för all ansluten utrustning alla konvergerar vid denna korsning innan de ansluts till jordningsnätverket via huvudjordledningen. Denna kopparstång är tillverkad av mässing, som erbjuder utmärkt elektrisk ledningsförmåga och korrosionsbeständighet. Jämfört med galvaniserade järnstänger, korroderar inte mässingsstänger efter långvarig service, och deras kontaktmotstånd förblir stabilt utan att öka med tiden.

Det viktigaste funktionella värdet för jordningen kopparstång i åskskyddssystem är i linje med "enpunkts jordning"-principen: all utrustning skyddsjord konvergera på samma plats, vilket förhindrar sekundär skada på utrustningen orsakas av potentialskillnader inducerade av flera spridda jordpunkter. Under den momentana urladdningen av blixtström, en kortvarig hög potential kommer att bildas på den jordade kopparstången. Men om kapslingarna och signaljordarna för all ansluten utrustning är elektriskt ekvipotentiellt bunden till denna kopparstång kommer ingen farlig potentialskillnad att genereras mellan olika utrustningsdelar.

2. Rostfritt stållådskåp: En inneboende ekvipotentialkropp

Boxkroppen i 304 rostfritt stål är elektrisk ledande som en integrerad struktur. När lådan hölje är tillförlitligt ansluten till den jordande kopparstången bildar hela lådan en potentialutjämning kropp med en Faraday bureffekt. Även om det externa elektromagnetiska fältet förändras drastiskt, den elektromagnetiska miljön inuti lådan kvarstår relativt stabil. Boxkapslingen ger också en viss grad av skärmning och dämpning för interna elektromagnetiska pulser. Under tiden har ekvipotentiellt bunden boxkropp säkerställer att driftpersonal inte gör det riskerar elektriska stötar [i händelse av ett systemisoleringsfel].

III. Inspektion före regnstorm -Tre frågor angående åskskyddssystemet för utomhusdistribution rutor

För utomhusfördelningslådor redan satta i drift, rekommenderas drift- och underhållspersonal slutföra följande inspektioner innan åskvädret kommer högriskperiod:

1. Visuell inspektion av jordning anslutningar:

Kontrollera om alla plintar på den jordade kopparstången är säkert fäst, oavsett om isoleringsskiktet på jordledningen är intakt, och om ytan på kopparstången har kraftig oxidation eller rost. Om någon löshet upptäcks, dra åt den omedelbart; om det finns någon korrosion hittat, byt ut motsvarande komponent omedelbart.

2. Jordningsmotstånd mått:

 Använd en specialiserad jordresistanstestare för att mäta jordningsresistans för huvudjordningselektroden på distributionslådan. Om det uppmätta värdet överstiger 10 ohm, inspektera jordningselektroden för korrosion, brott eller kontrollera om den omgivande jorden är för torr. Lägg till ytterligare jordningselektroder eller applicera resistansreducerande medel som behövs.

3.SPD-statusinspektion:

Mest SPD:er är utrustade med ett statusindikatorfönster, där grönt indikerar normal drift och rött indikerar ett fel som kräver byte. SPD kommer gradvis bryts ned efter att ha absorberat flera överspänningar. När statusfönstret blir rött är det indikerar att den interna varistorn har gått sönder och måste bytas ut i en rätt tid; annars kommer blixtskyddsfunktionen att misslyckas fungera normalt.

IV:OUYUE Electrical ger snabb anpassning av regntäta distributionslådor utomhus

En pålitlig lösning för åskskydd för utomhusfördelningslådor kommer från standardiserad konstruktionsnivå utformningen av kapslingen, som omfattar ekvipotentialanslutningen från jordning av kopparstång till kapslingen av rostfritt stål, såväl som vägen från de förinstallerade jordskruvarna till SPD-monteringsbasen. Ouyue Electrics distributionslådor i rostfritt stål är utrustade med en strukturerad jordningssystem från fabrik, vilket ger en standardiserad och pålitlig grund plattform för åskskyddskonstruktion, daglig drift, och underhåll för slutanvändare.

 Efter bekräftelse av produktritningar, färdiga produkter kan levereras för distribution inom 7 kalenderdagar. Oavsett om du behöver en standardkonfiguration eller en djupt anpassad blixt skyddslösning, skicka in dina tekniska specifikationer, så kommer vi att göra det ge dig omedelbart lösningsrekommendationer och en provproduktion tidslinjen.
