Känner du till kärnkomponenterna i distributionslådan?

Känner du till kärnkomponenterna i distributionslådan?

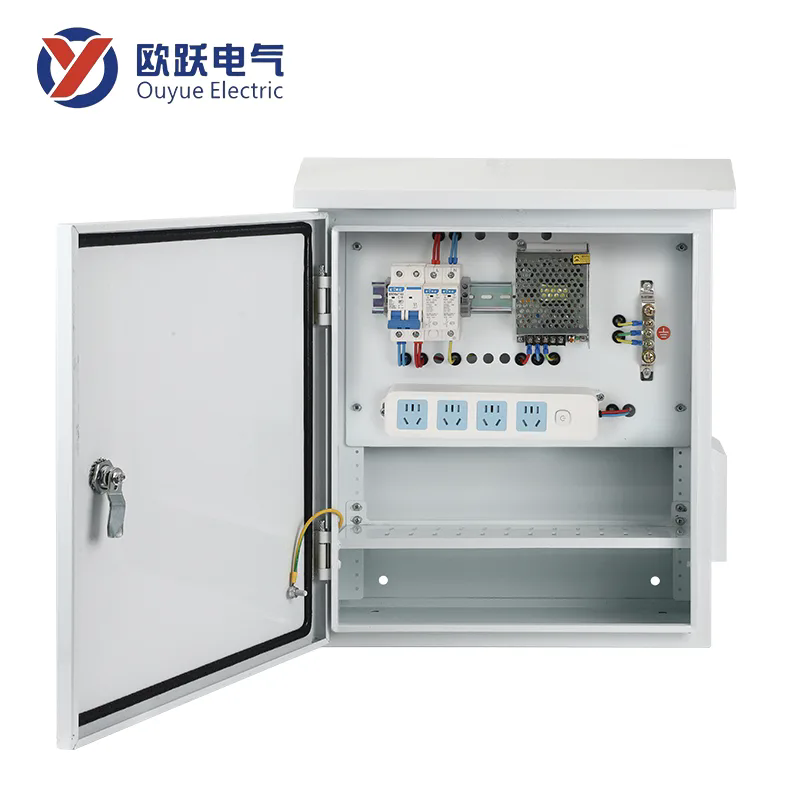

Öppna distributionslådan, som finns framför strömbrytaren, terminalen, skyddsmodulen och andra komponenter i det elektriska systemet. Varje komponent åtar sig en tydlig funktion för att gemensamt säkerställa säker distribution och stabil drift av kraften. Nedan, China Ouyue Electric för dig att demontera nyckelkomponenterna i distributionslådan och dess arbetsprincip.

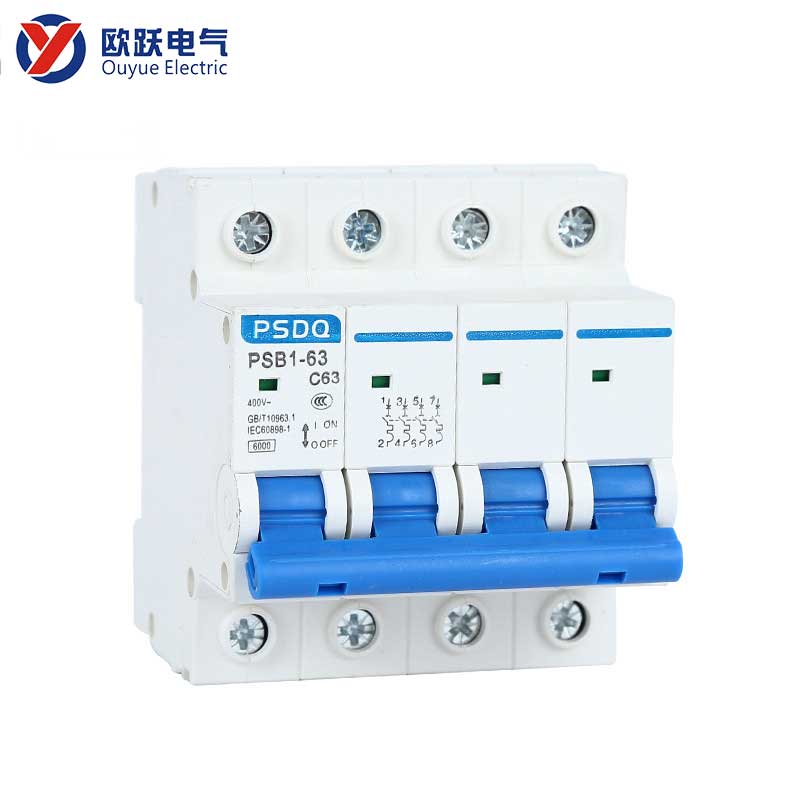

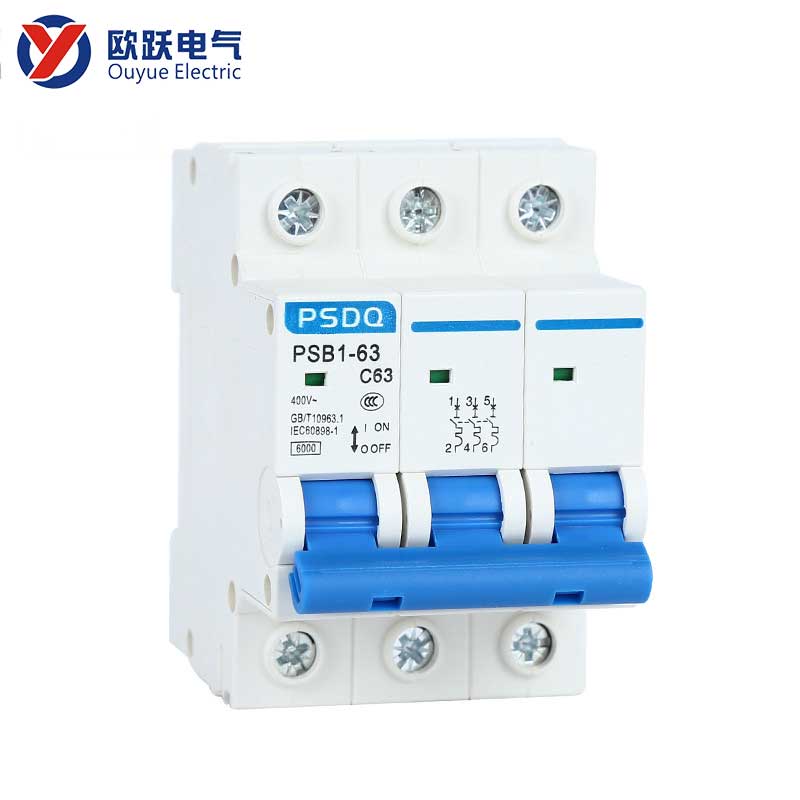

Strömbrytare - kärnkomponenten i kretsskydd

Strömbrytare är den grundläggande komponenten av kretsskydd i distributionslåda. Dess funktion är att automatiskt stänga av strömmen när det finns överbelastning eller kortslutningsfel i kretsen och förhindra att överhettning av kretsen orsakar utrustningsskador eller säkerhetsolyckor.

• Arbetsprincip: När strömmen genom strömbrytaren överstiger märkvärdet eller en kortslutning inträffar, utlöser det interna termiskt känsliga elementet eller den elektromagnetiska mekanismen utlösningsanordningen, så att kontaktseparationen, vilket avbryter kretsen. Efter felsökning kan strömbrytaren återställas manuellt för att återställa strömförsörjningen.
• Vanliga typer: termisk brytare som använder bimetallplåtböjning för att uppnå utlösning, lämplig för överbelastningsskydd; Den magnetiska strömbrytaren förlitar sig på att den elektromagnetiska spolen agerar snabbt vid kortslutningsögonblicket, och svarstiden är kortare. Termisk magnetisk strömbrytare kombinerar de två mekanismerna och tar hänsyn till svarskraven för överbelastningsskydd och kortslutningsskydd, som för närvarande används allmänt i distributionslådor.

I distributionslådan motsvarar varje strömbrytare en oberoende krets för att realisera shuntstyrningen av olika kretsar som belysning, uttag och specialutrustning, vilket är bekvämt för felsökning och dagligt underhåll.

Säkring - engångsöverströmsskyddselement

Säkringar används fortfarande i vissa scenarier som kräver hög skyddsresponshastighet. Fuse är en engångsskyddsanordning, dess funktion är att stänga av felkretsen i sitt eget säkringsläge.

Säkringen är utrustad med en metallsmälta, när strömmen överskrider sin belastningsgräns, smälter smältan snabbt och kopplar bort kretsen. Eftersom smältningsprocessen är nästan omedelbar, används säkringar ofta för att skydda elektroniska precisionsenheter eller kritiska instrument.

Överspänningsskydd - specialmodul för att undertrycka transient överspänning

Byggnadens strömförsörjningssystem är sårbart för blixtnedslag, start och stopp av stor utrustning eller fluktuationer i elnätet, vilket resulterar i transient överspänning. Överspänningsskyddsanordningens (SPD) roll är att snabbt ladda ur denna överspänning till jordänden, begränsa enhetens portspänning och på så sätt skydda backend-elektrisk utrustning.

Beroende på skillnaden mellan installationsplats och skyddsnivå kan SPD delas in i tre huvudkategorier:

Typ 1 LIGHTNING-skydd: installerat i huvudinkommande ledningsskåp, används för att skydda direkta blixtar eller kraftiga överspänningar från externa ledningar.

Typ 2 SPD: ställs in i distributionsboxen för att undertrycka driftöverspänningen orsakad av start och stopp av högeffektsutrustning i byggnaden.

Typ 3 SPD: installerad i terminaluttaget eller framsidan av utrustningen, vilket ger fint skydd för en enda precisionsutrustning.

Välj Ou Yue, välj major

China Ouyue Electric Co., Ltd. har mer än tio års teknologiackumulering inom området för tillverkning av distributionslådor i metall, produkter som täcker bostäder, kommersiella och industriella scenarier.

Vi tillhandahåller inte bara standardprodukter för distributionslådor, utan också enligt kundens behov i komponentkonfiguration, boxstruktur, skyddsnivå och andra aspekter av anpassad produktion, för att möta säkerhetskraven för olika elmiljöer.

Välkommen nya och gamla kunder att komma tillkonsultera och köpa, Ouyue Electric är villiga att professionella produkter och tjänster för din elsäkerhet för att ge en tillförlitlig garanti.
