Vit spraymålat rostfritt stål utomhus regntät distributionslåda massproduktion riktiga bilder: Från lådsprayning, vattentät gummiremshärdning till inre struktur full analys

I. Lådan har sprutats och väntar på monteringen av dörrpanelen

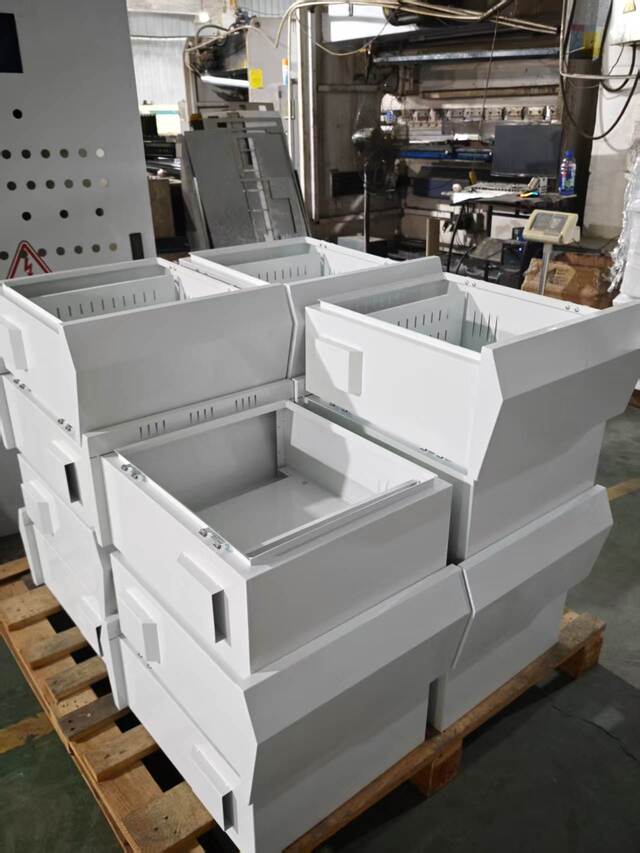

På det första riktiga fotot staplas dussintals vita lådor i rostfritt stål som har sprayats lager för lager i väntan på att dörrpanelens gummilister ska härda innan den slutliga monteringen. Varje boxyta är täckt med en enhetlig och fin vit elektrostatisk pulverbeläggning. Hörnen är snyggt böjda och svetsarna är jämna och fylliga.

Denna sats av lådor är gjord av 304 rostfritt stål som basmaterial och är belagd med utomhusklassat elektrostatiskt pulvervitt. Vit beläggning har praktiska funktioner i utomhusscenarier - den ljusa ytan reflekterar värmestrålningen från solljus. I högtemperaturmiljön på sommaren kan yttemperaturen på den vita lådan vara 8-12°C lägre än den för den mörkgrå lådan, vilket hjälper till att minska temperaturökningen inuti lådan och förlänga komponenternas livslängd. Detta är också anledningen till att utomhusdistributionsboxar på marknaderna i Europa och Mellanöstern i allmänhet föredrar vit beläggning.

II. Den vattentäta gummilisten för dörrpanelen har monterats. Efter härdning kan den sättas ihop

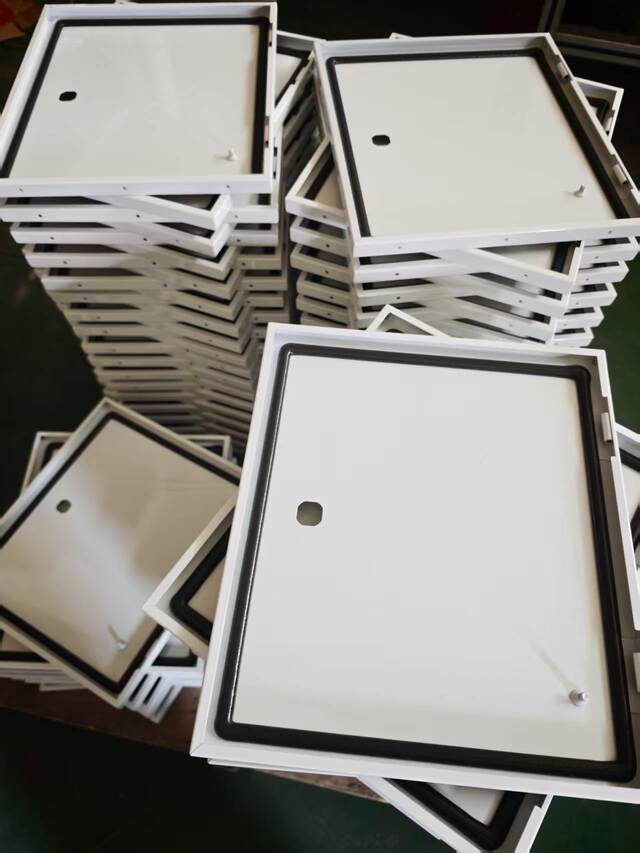

Den andra bilden registrerar dörrpanelerna som matchas med denna sats av lådor. Dörrpanelen har kompletterats med vit sprayning och genomgående svarta vattentäta gummilister är inbäddade i kanterna. Den är för närvarande i stadiet av gummiremshärdning och står still. Gummilisten är gjord av EPDM (Ethylene Propylene diene monomer gummi) skummaterial med slutna celler. Den är inbäddad i tätningsspåret på insidan av boxdörren genom en dedikerad limningsanordning, och hela cirkeln tätas utan några brott.

Anledningen till att tätningsremsan får sitta och härda efter installationen är att limmet på baksidan av EPDM-remsan behöver tillräckligt med tid för att binda till det rostfria spåret, vilket förhindrar efterföljande delaminering eller skevhet. Dessutom utvecklas inre spänningar i remsan under kompression och införande; Genom att låta det vila kan materialet återfå sin naturliga elasticitet, vilket undviker ojämnheter på ytan orsakade av spänningsavlastning efter montering.

Efter att varje sats av tätningslister för dörrpaneler har härdat, utför kvalitetsinspektörer stickprovskontroller av tätningsytans planhet och konsistensen av remsan som studsar.

Före leverans genomgår hela lådor regntest eller IP65 lufttäthetsprov för att verifiera att tätningsprestanda uppfyller standarderna. EPDM skummade tätningslister med slutna celler som valts ut av Ouyue Electric har ett långtidsdriftstemperaturområde på -40°C till 120°C, vilket bibehåller stabila studs- och tätningsegenskaper även efter år av exponering för utomhus solljus och regn.

III. Demontering av interna strukturella komponenter i den rostfria fördelningslådan

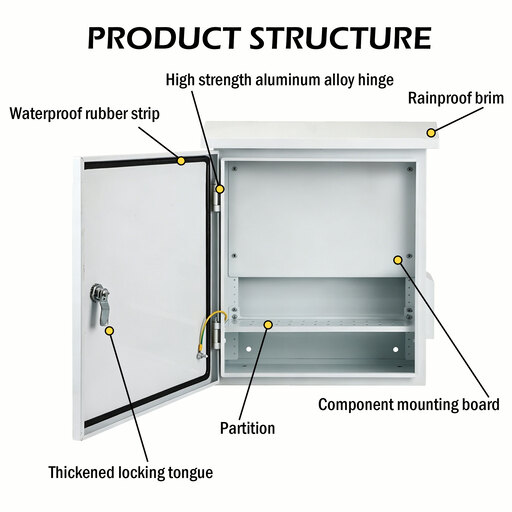

Den tredje bilden visar den inre strukturen hos en färdigmonteradUtomhus regntät distributionslåda i rostfritt stål. De fem nyckelkomponenterna är tydligt synliga och demonteras artikel för artikel enligt följande:

1. Roterande tunglås

Dörrpanelen är försedd med ett tunglås i rostfritt stål. När den är stängd griper tunglåset hårt om låsplattan på insidan av boxdörrkarmen för att säkerställa att dörrpanelen är ordentligt stängd och tätningslisten trycks ner. Låskärnan är gjord av 304 rostfritt stål, vilket är rostskyddat och klämskydd. Enligt kundens önskemål kan universalnyckellås, stöldskyddade triangulära lås eller tryckfjäderöppningslås väljas som tillval, som alla stödjer partianpassning.

2. Vattentät gummilist

Ur det inre perspektivet kan man tydligt se att den svarta EPDM vattentäta gummilisten är helt fördelad längs dörrpanelens innercirkel utan några sömmar eller brott. När dörrpanelen är stängd pressas gummilisten jämnt mellan dörrpanelen och boxdörrkarmen och bildar en kontinuerlig elastisk tätningsyta som förhindrar att regnvatten, damm och fukt sipprar in genom dörrspringan.

3. Regntät brätte

Lådans ovansida är utrustad med en lutande brättestruktur som sträcker sig framåt. Funktionen med denna bockningskonstruktion är att leda regnvattnet som rinner ner längs väggen eller ovanför lådan till ett område långt från dörrgapet, vilket förhindrar att vattnet samlas längs dörrpanelens övre kant och sipprar in i tätningsytan. Hattens brätte och lådans huvuddel är gjorda av samma skiva genom CNC-böjning och är formade i ett stycke. Det finns inget behov av svetsning och det finns ingen risk för svetsläckage.

4. Komponent monteringskort

Insidan av lådan är utrustad med löstagbara flyttbara monteringsplattor för fixeringeffektbrytare, kontaktorer, plintar och andra komponenter. Installationsplattan är gjord av galvaniserad stålplåt eller rostfri stålplåt och fästs i de infällda reglarna på baksidan av lådan med skruvar. Den löstagbara designen gör att kunderna kan slutföra förmonteringen och kabeldragningen av komponenter utanför lådan, och sedan installera hela kortet i lådan, vilket förbättrar installationseffektiviteten på plats.

5. Partition

Lådans inre kan utrustas med metallväggar enligt kundens önskemål, som delar upp utrymmet inuti lådan i oberoende elektriska skiljeväggar. Funktionerna för partitionen inkluderar: att uppnå fysisk isolering av kretsar med olika spänningsnivåer, separera huvudkretsen från styrkretsen eller tillhandahålla ett oberoende skärmningsutrymme för specifika komponenter. Skiljeväggen är fäst vid skiljeväggsfästet inuti lådan med skruvar och dess position kan flexibelt justeras enligt kundens ritningar.

IV. Med riktiga produktionslinjer inbjuder vi dig att verifiera kvaliteten

Oavsett om du behöver en vanlig regntät distributionsbox utomhus eller en icke-standard boxkropp djupt anpassad enligt projektritningar, kan Ouyue Electric leverera en distributionsbox i rostfritt stål som klarar testet för utomhusbruk med tillverkningskapaciteten och kvalitetskontrollstandarderna från källfabriken.

Det tar bara 7 dagar att producera den färdiga produkten efter att produktritningarna har bekräftats.Välkommen att skicka dina tekniska krav eller boxspecifikationer. Vi kommer att ge lösningsförslag och provschemaläggning så snart som möjligt.
