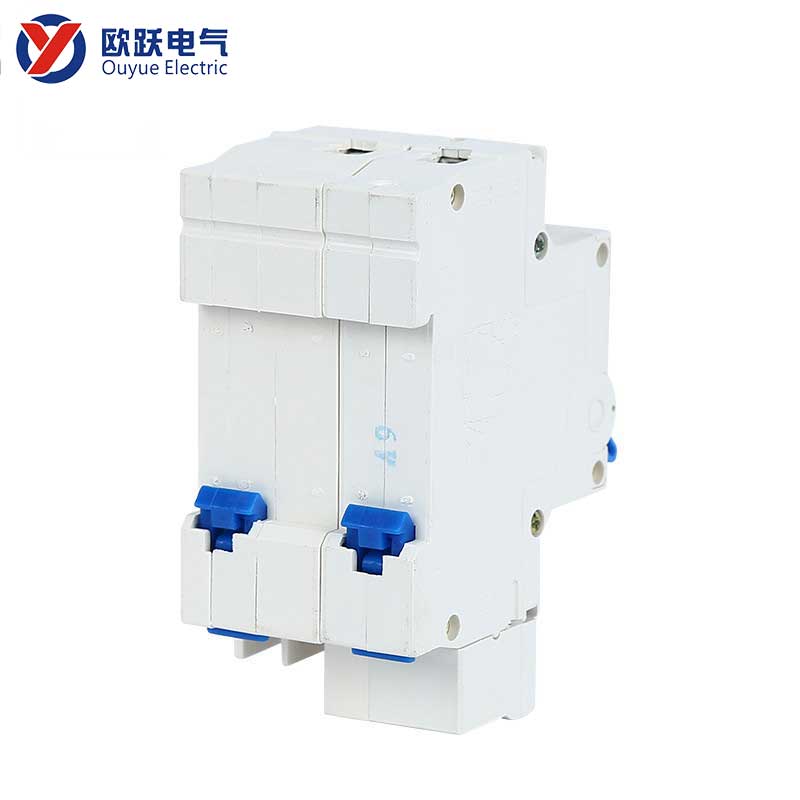

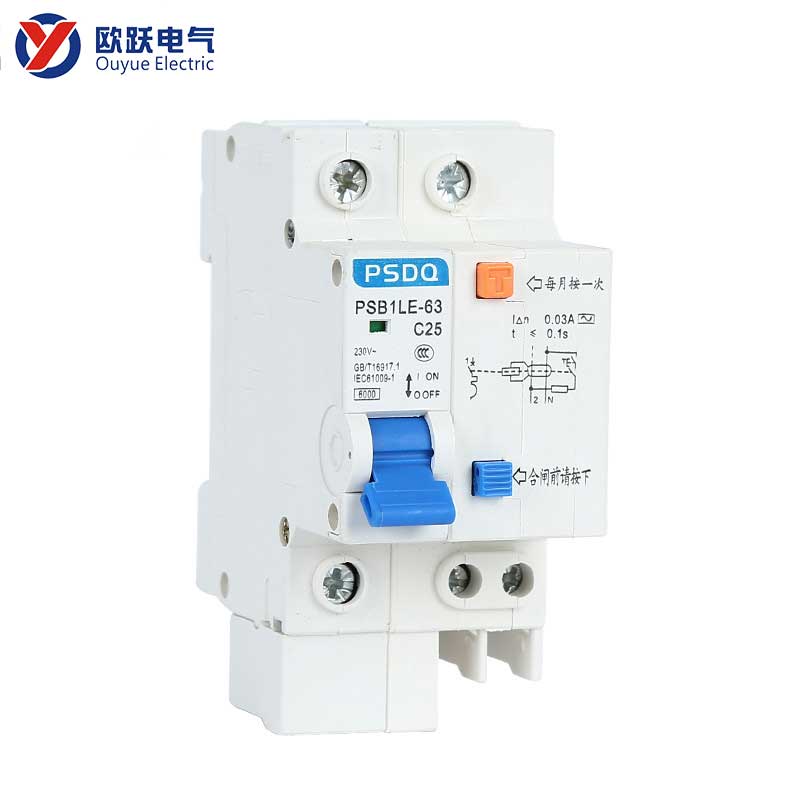

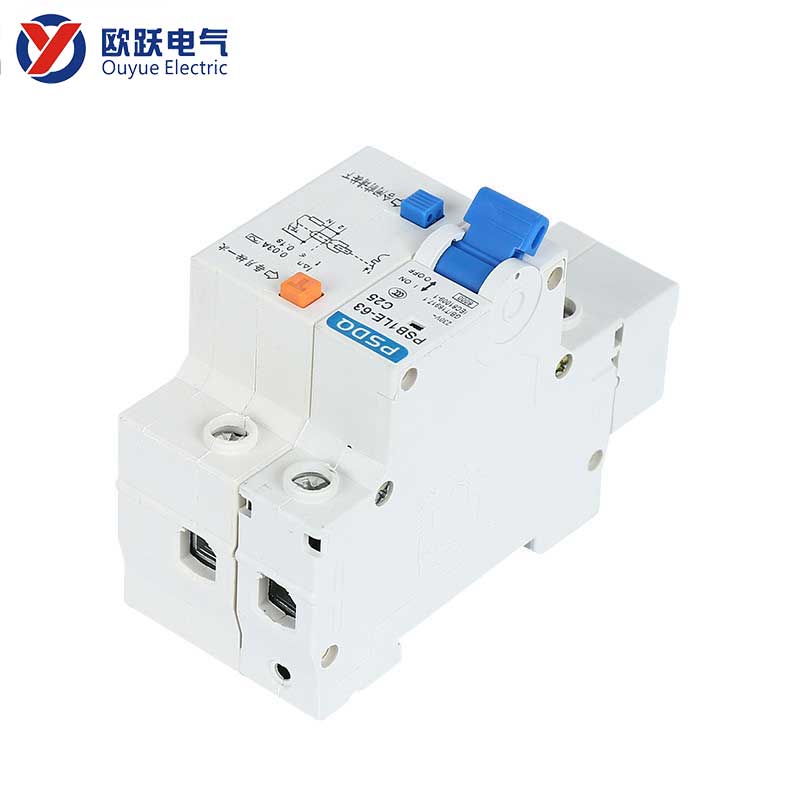

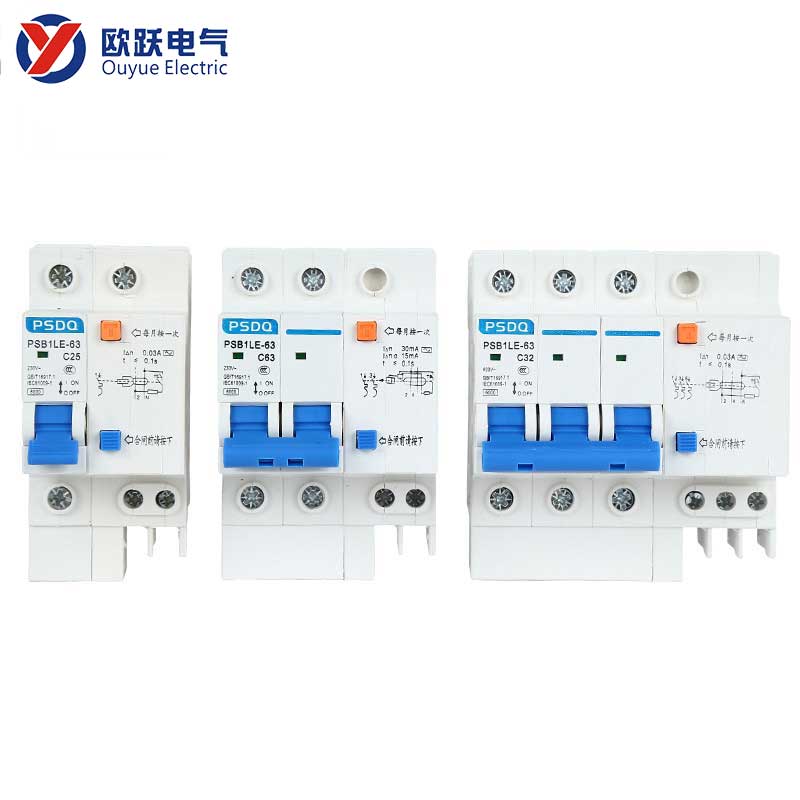

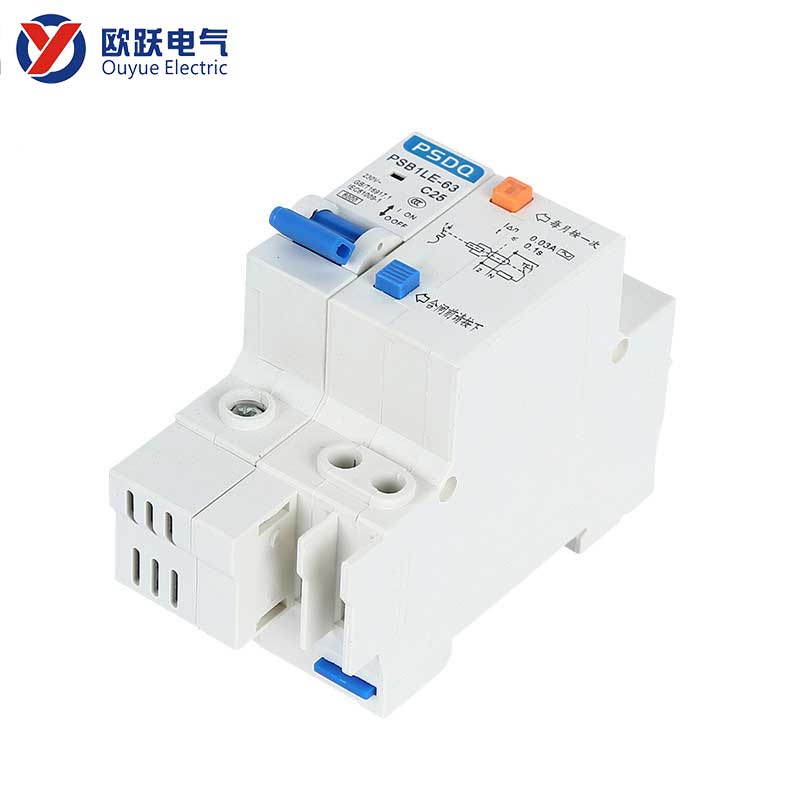

Litet läckagebrytare 63A 1P+N

Produktintroduktion

• Mot bakgrund av den ökande efterfrågan på enfas med hög effekt i moderna bostäder, kommersiella och andra miljöer kräver traditionella kretsskyddssystem ofta ockupation av två moduler med utrymme (1P strömbrytare + läckagetillbehör eller 2P läckagebrytare), vilket lätt kan orsaka layoutsvårigheter i distributionslådan.
• Den lilla läckagebrytaren 63A 1P+N integrerar innovativt överbelastnings-, kortslutnings- och högkänsliga läckageskyddsfunktioner inom en bredd av endast en standardmodul (18 mm), och kan samtidigt bryta fasledningen (L) och den neutrala ledningen (N). Den kan ge ett komplett säkerhetsskydd för enfasiga högströmskretsar.

Produktspecifikation

Parameterpost	Specifikationsbeskrivning
Produktmodell	Litet läckagebrytare 63A 1P+N
Polarnummer	1P+N
Märkström	63A
Märkläckagedriftström	30mA
Märkspänning	230V AC 50/60Hz
Utlösningsfunktion	Typ C
Installationsmetod	Standard 35 mm DIN-skena montering
Certifikat	CE

Frågor och svar

F:Vilka är skillnaderna i skydd mellan 1P+N och 2P läckagebrytare?

A:Det är helt likvärdigt i överbelastnings-, kortslutnings- och läckageskyddsfunktionerna i kretsens kärna. Huvudskillnaden ligger i den fysiska strukturen: 1P+N antar en enkelläges kompakt design, medan 2P har en dubbellägesbredd. Båda kan samtidigt koppla bort L-linjen och N-linjen.

F:Hur skyddas neutrallinjen (N) i denna modell?

A:N-polen för denna typ av brytare för liten läckage 63A 1P+N, slås endast på och av synkront med fasledningen, vilket ger isoleringsfunktion. Emellertid har den vanligtvis inte ett oberoende överbelastningsskydd magnetisk utlösning (dvs. N-polig överbelastning orsakar inte utlösning ensam). Dess funktion är att ge fullständigt läckageskydd och säker bipolär isolering.
