Skräddarsydd utomhus regnsäker laddningsfördelningslåda för elfordon: 16 storlekar finns tillgängliga, vilket ger flexibla lösningar för matchning av laddningshögar

2026-04-22 0 Lämna ett meddelande till mig

Hur man designar en distributionslåda för laddningshög för utomhusdrivna elfordon?

Med den accelererade utbyggnaden av laddningsanläggningar för elfordon över hela världen ökar efterfrågan på utomhusfördelningslådor för att stödja laddningshögar kontinuerligt. Till skillnad från inomhusfördelningslådor behöver utomhusfördelningslådor för laddning av högar uppfylla flera krav såsom regntäthet, dammtätning, värmeavledning, observation och säkerhetsskydd.

Enligt de faktiska applikationsscenarierna för koreanska kunder har Kinas Ouyue Electric Co., Ltd. utvecklat en skräddarsydd utomhusregntät laddningsboxserie för elfordon, som inkluderar 16 olika storlekar och kan anpassas till laddningshögar med olika krafter och konfigurationer. Följande är en introduktion till en av de typiska storlekarna.

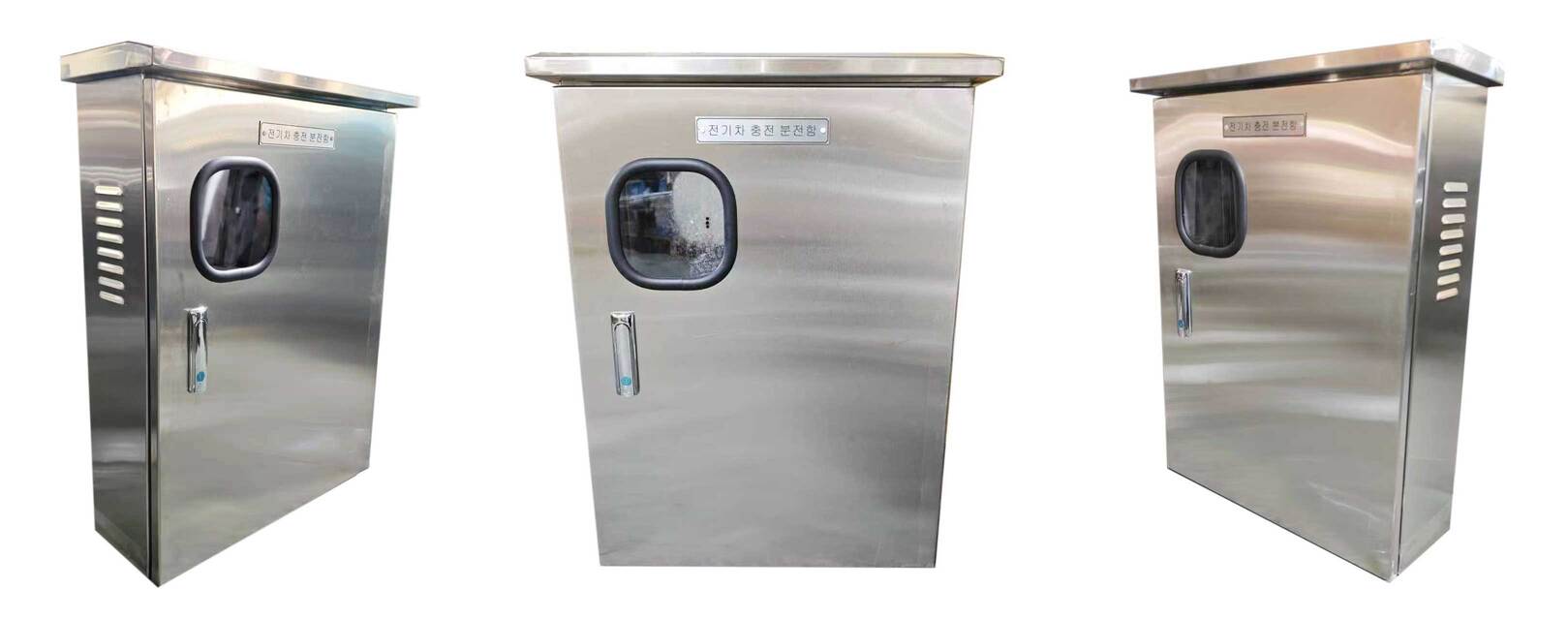

Huvudsakliga strukturella egenskaper

Placering av komponenter	Beskrivning av design	Funktion av funktion
Toppen av lådan	Regntålig takfotsdesign, främre förlängningstakfot med droppkant	Förhindra att regnvatten tränger in i dörrskarven och skydda de interna elektriska komponenterna
Framsidan av lådan	Utrustad med planlås (AB vattentät serie), lås kroppen i plan med dörrplattan	Stöldskydd och bändskydd, med tätningstejp för att förbättra vattentätheten
Framsidan av lådan	Anpassad namnskylt med innehållet i "Laddnings- och distributionslåda för elfordon"	Produktidentifieringen är tydlig, lätt att identifiera och underhålla på plats
Framsidan av lådan	Kvadrat glas observationsfönster, dubbelt härdat glas	Observera statusen för interna indikatorer, displayer eller elektroniska komponenter utan att öppna dörren
Båda sidorna av lådan	Ventilatortyp av galler	Bilda konvektionsvärmeavledningskanal, minska temperaturen i lådan
Lådans botten	Reserva öppna hål för laddningshöggränssnitt	Det är bekvämt att införa och leda kraftledningen och signalledningen i laddningshögen, och den är förseglad och vattentät

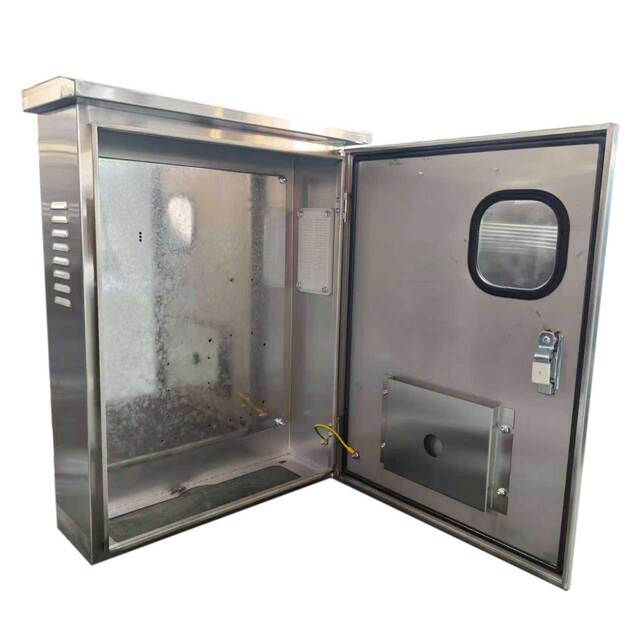

Intern layout: reserverad installationsplats

Enligt kundens behov har distributionsboxen förplanerats och reserverats för installationspositionen för olika elektriska komponenter som krävs av elfordonets laddningsstapel. Användare kan installera följande komponenter enligt den faktiska konfigurationen:

Inloppshuvudströmbrytare (plastfodralströmbrytare) installationsläge, med standard DIN styrskena
Speciellt fast fäste för laddningsmodul
AC-kontakt och monteringsposition för smart mätare (stödskena eller bottenplattans fixering)
Överspänningsskydd (SPD, typ 2 åskskydd) installationsbit
Jordad kopparstång och nollklämma
Reservbitar för extra strömförsörjning och PLC-kommunikationsenhet

Obs: Insidan av lådan antar modulär partitionsdesign, och varje område är separerat av ledningsspår, så att linjebanan är fri, vilket är bekvämt för kablar på plats och senare underhåll. Alla reserverade positioner är planerade enligt standardkrav för elektriskt avstånd och värmeavledning för att säkerställa säker drift efter installation av komponenter.

Användningsscenario för utomhus regnsäker laddning och distribution av elfordon

Denna serie av distributionsboxar används ofta för:

Underjordiskt garage och markladdningshög i bostadsområde
Offentliga laddstationer, laddhögar i höghastighetsserviceområden
Köpcentra, kontorsbyggnad parkeringsplats laddningsmöjligheter
Speciell laddningshög för busstation och logistikpark

Ou Yue källan fabrik anpassade tjänster fördelar

Sexton storlekar flexibel matchning: samma utseendestil, olika volym, anpassa sig till den diversifierade scenen från långsam fyllning i hushåll till offentlig snabbfyllningshög.
Anpassning av hela processen: från kartongstorlek, internt reserverad layout till färg, namnskyltens innehåll kan anpassas på begäran.
Snabbprovning: provleveranstiden är 5-7 arbetsdagar, vilket hjälper utländska kunder att bekräfta ritningar på distans.
Satsleverans: Leveranskapaciteten är tillräcklig för att möta alla typer av storskaliga upphandlingsbehov.

lectric Co., Ltd. fokuserar påtillverkning av elboxar i metall i mer än tio år,och har samlat rik anpassningserfarenhet inom området för laddning och distribution av elfordon. Företaget är utrustat med laserskärning, CNC-böjning, automatisk sprutning och monteringslinjer för att stödja hela produktionsprocessen från ritningar till färdiga produkter.

Med professionella tekniska lösningar och pålitlig leveranskvalitet ger Ouyue Electric ett långsiktigt och stabilt skydd för dina laddningsanläggningar.Välkommen att konsultera och köpa.
