Det nya XL-21 eldistributionsskåpet från Ouyue Electric har lanserats och den första satsen är avsedd för Sydkorea

I. Delad övre och undre struktur

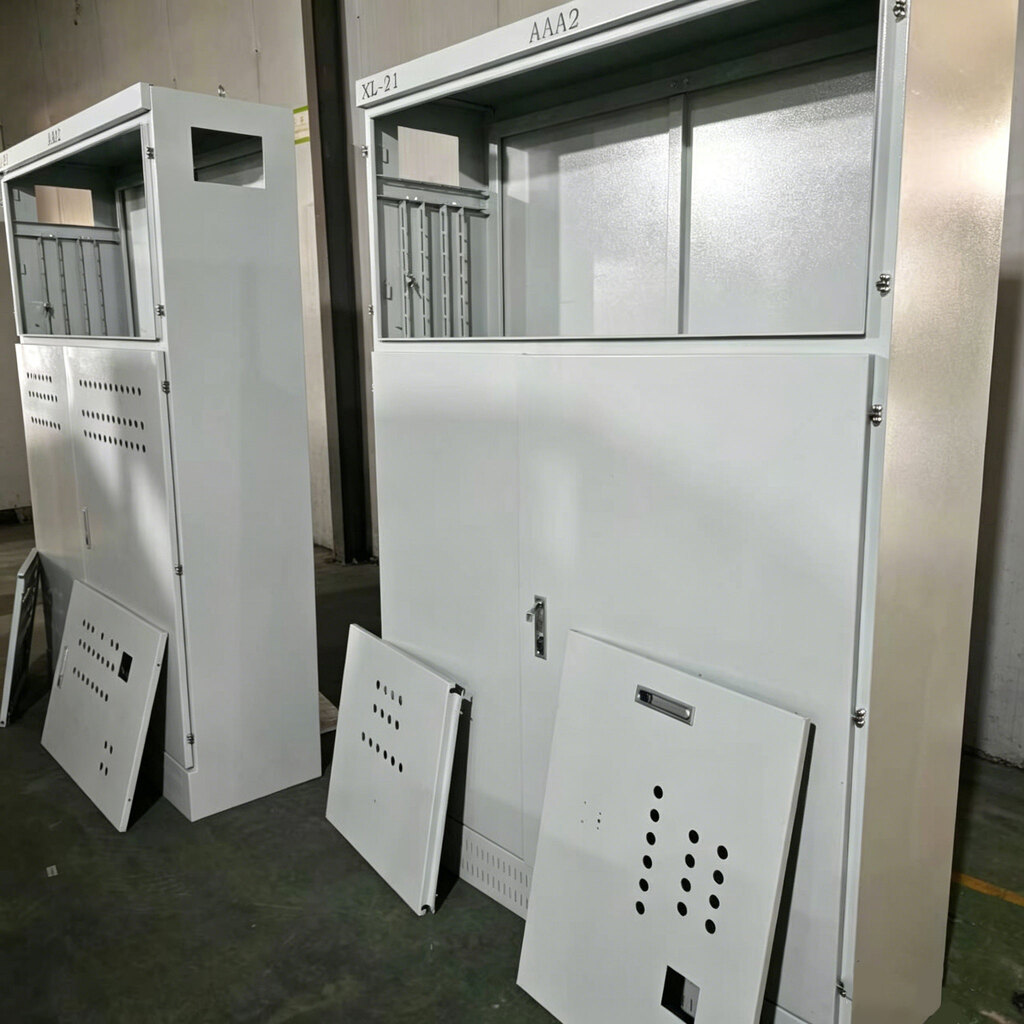

Det första riktiga fotot visar det övergripande utseendet på XL-21 kraftfördelningsskåpet. Skåpet antar en delad övre och nedre struktur, som tydligt delar upp funktionsområdena i två oberoende utrymmen, övre och nedre.

Övre del: Instrumentets observationsfönsteryta

En genomskinlig monteringsposition för fönster är reserverad på toppen av skåpet för att arrangera amperemetrar, voltmetrar, indikatorlampor, växlingsbrytare och andra mät- och displaykomponenter. Drift- och underhållspersonal behöver inte öppna skåpdörren. De kan läsa elektriska parametrar och bestämma driftstatus i realtid genom fönstret, vilket avsevärt förbättrar effektiviteten vid daglig inspektion och feldetektering. Skåpets ovansida är reserverad för identifieringspositioner, som kan klistras med kretsnummer, utrustningsnamnskyltar eller säkerhetsvarningsetiketter enligt kundens önskemål.

Nedre del: Manöverfack för huvudströmbrytare

Huvudströmbrytarens manöverfacket i botten av skåpet är utrustat med ett oberoende dörrlås. Skåpdörrens yta är utrustad med flera uppsättningar av runda hål för värmeavledning, som bildar främre och bakre konvektionsluftkanaler med värmeavledningsbakplattan med samma specifikation på baksidan av skåpet. Samtidigt som ventilation och värmeavledning säkerställs, kontrolleras diametern på de runda hålen vid balanspunkten mellan dammförebyggande och värmeavledning, vilket minskar inträngningen av damm. Lagerdörren är försedd med ett dedikerat mekaniskt lås för att förhindra obehörig personal från att missbruka den och uppfylla kraven på elsäkerhetshantering på industrianläggningar.

II. Internt justerbart installationssystem: En uppsättning skåp är kompatibel med flera strömfördelningssystem

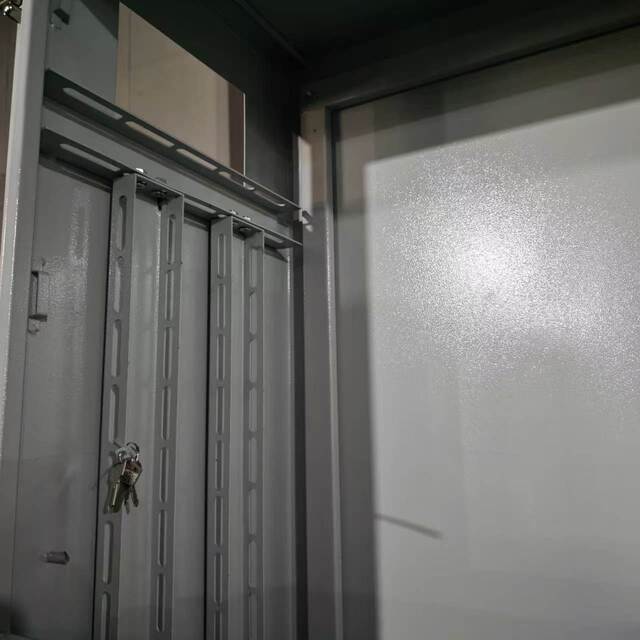

Det andra riktiga fotot fokuserar på de interna strukturella detaljerna i XL-21-strömfördelningsskåpet, och visar den mest centrala designfunktionen hos denna produkt - det fullt justerbara installationssystemet.

Förinstallera flera uppsättningar av justerbara installationskolonner

Insidan av skåpet är förinstallerad med flera längsgående installationspelare, var och en med långa hål. Installationsstyrskenorna och monteringsplattorna kan fritt justeras i höjdled upp och ner längs pelarna. Detta innebär att samma skåp flexibelt kan anpassas till olika specifikationer av formgjutna brytare, AC-kontaktorer, termiska reläer och kopparskenor enligt den aktuella kraftfördelningsplanen. Oavsett om det är en 200A eller 630A huvudströmbrytare, och om det är en flerslinga eller en få-loop konfiguration, kan installationspositionerna ordnas efter behov utan att skåpet behöver bytas ut.

Lagrets fack är oberoende, och den starka och svaga elektriciteten är åtskilda

Instrumentområdet och huvudströmbrytarfacket är åtskilda av metallväggar för att uppnå separata ledningar för stark och svag elektricitet. Denna design har två betydelsefulla betydelser: För det första är den elektromagnetiska störningen som genereras av den stora strömmen i huvudkretsen isolerad i det nedre utrymmet och kommer inte att påverka mätnoggrannheten för instrumenten och signalledningarna i det övre utrymmet. För det andra, när du inspekterar huvudströmbrytaren, håll den övre instrumentkretsen isolerad för att minska risken för oavsiktlig beröring. Skiljeplattan reserverar ledningsdragningshål och gummiskyddsöppningar finns vid kabelgenomföringspunkterna för att förhindra att isoleringsskiktet skärs av.

III. Kallvalsad stålplåt + elektrostatisk pulverlackering: Ger långtidsskydd för kraftdistribution inomhus

XL-21 kraftfördelningsskåpet är konstruerat av högkvalitativt kallvalsat stål, format genom integrerad laserskärning och CNC-böjning, med hörn monterade med bultförband. Jämfört med helsvetsade strukturer säkerställer den bultade enheten strukturell integritet samtidigt som den erbjuder större bekvämlighet för demontering, underhåll och utbyte eller uppgradering av interna komponenter.

Skåpets yta är behandlad med elektrostatisk pulverlackering, med en matt gråvit finish. Jämfört med traditionell färgsprutning ger elektrostatisk pulverlackering starkare vidhäftning och överlägsen motståndskraft mot slag och korrosion. I industriella inomhusmiljöer – som verkstäder, fabriker och transformatorstationer – förblir den hållbar under långvarig användning utan att flisa eller rosta. Den matta grå-vita beläggningen ger en ren, modern estetik som kompletterar den standardiserade designen av distributionsrum i olika industriella miljöer.

Varje skåp är standardutrustat med en bakre panel med ventilationshål, i linje med de cirkulära ventilationshålen på dörren för att skapa en naturlig luftkonvektionskanal. Dörren är försedd med ett dedikerat mekaniskt lås, och nycklar styrs centralt för att säkerställa att endast auktoriserade elektriker kan komma åt huvudströmbrytarfacket, vilket förhindrar obehörigt tillträde.

IV. Export till Sydkorea: Kompatibel med utländska industriella kraftdistributionsstandarder

Denna sats av XL-21 kraftfördelningsskåp har skräddarsytts för en koreansk kund, med spänningsnivåanpassning, val av samlingsskenespecifikation och skåpdimensioner justerade enligt kundens tekniska krav. Den sydkoreanska marknaden för industriell kraftdistribution ställer två nyckelkrav på utrustning: för det första, standardiserad högspännings- och lågspänningszonisolering; för det andra, kompatibilitet i interna skåpinstallationer – fabriksproduktionslinjer kräver ofta justeringar av strömkretskonfigurationer baserat på ändrade produktionsuppgifter, och ett justerbart monteringssystem uppfyller exakt detta flexibla krav.

Från Kina till Sydkorea är sjöfraktvägen kort och tullklareringen är mycket effektiv. Ouyue Electric tillhandahåller standardexportförpackningar skräddarsydda för den koreanska marknaden: gasade trälådor med anpassade bubbelfilmsdämpande foder och separata fack för skåp och tillbehör för att säkerställa produktsäkerhet under både sjöfart och inlandstransport.

V. Anpassa din kraftdistributionslösning från XL-21

DeXL-21 elfördelningsskåpär Ouyue Electrics senaste prestation inom området industriell kraftdistribution. Från det justerbara installationssystemet till den delade lagerstrukturen, från den kallvalsade stålplåtspulverbeläggningsprocessen till bekvämligheten med bultmontering och underhåll, är varje design inriktad på de faktiska användningsscenarierna.

Det tar bara 7 dagar att producera den färdiga produkten efter att produktritningarna har bekräftats. Oavsett om du behöver standardkonfiguration eller djupgående anpassning enligt projektritningar, välkomnar vi dig att skicka dina tekniska krav. Vi kommer att förse dig med lösningsförslag och provschemaläggning.
