Ouyue Electric har lanserat ett dubbellagers separerat distributionslåda i metall: med separata stark- och svagströmszoner och förinstallerade dubbar förkortar det monteringstiden för kompletta set

I. Massproduktion verklig skytte: Standardiserade skåp är uppradade och lossnar från produktionslinjen, vilket presenterar batchleveranskapaciteten intuitivt

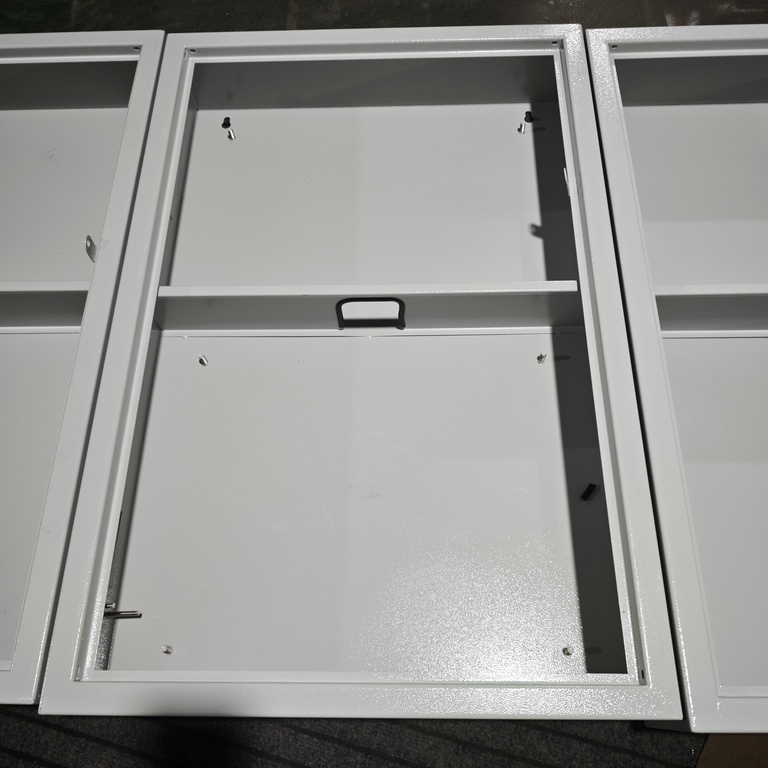

Det första riktiga fotot fångade scenen av en rad tvålagers separerade distributionslådor i metall placerade sida vid sida i verkstadens monteringsområde. Skåpkroppen har ännu inte installerat dörrpanelen, men detaljerna i plåtprocessen i själva lådkroppen är helt exponerade - kanterna och hörnen på ramen är regelbundna, böjkantslinjerna är snygga och svetsarna är släta utan grader.

Skåpets huvudkropp är gjord av högkvalitativ kallvalsad stålplåt, som är formad genom laserskärning och CNC-böjning i ett stycke. Boxramen är förtjockad och förstärkt, med stark bärighet och slagtålighet. Ytan har genomgått fosfatering för rostborttagning och högtemperatur elektrostatisk epoxipulverbehandling. Beläggningen är matt elfenbensvit, med en jämn och slät färgyta.

 Den har rostskydd, korrosionsbeständighet, repbeständighet och är inte benägen att gulna, vilket gör den lämplig för långvarig användning i torra inomhusmiljöer. Det vita pulverlackerade utseendet är enkelt och modernt, och det är mycket koordinerat med inredningsmiljön på fabriker, byggnadsdistributionsrum, laboratorier, etc.

Processlänk	Bearbetningsmetod	Fungera
Basmaterial	Högkvalitativ kallvalsad stålplåt, formad genom CNC-böjning i ett stycke	Hög hållfasthet, inte benägen att deformeras, och ramen är förtjockad och förstärkt
Svetsning	Precisionspunktsvetsning, med svetssömmen slät	Tätningsgrunden är bra, utan grader eller vassa kanter
Förbehandling	Fosfatering för rostborttagning	Förbättra vidhäftningen av pulverlacker och ge ett rostsäkert basskikt
Beläggning	Högtemperatur elektrostatisk epoxipulverlackering, matt elfenbensvit	Anti-rost, anti-korrosion, reptålig och inte benägen att gulna

II. Inre struktur detaljerad förklaring: Integrerad skiljevägg + förinstallerade reglar, förenklar den kompletta satsen från plåtnivå

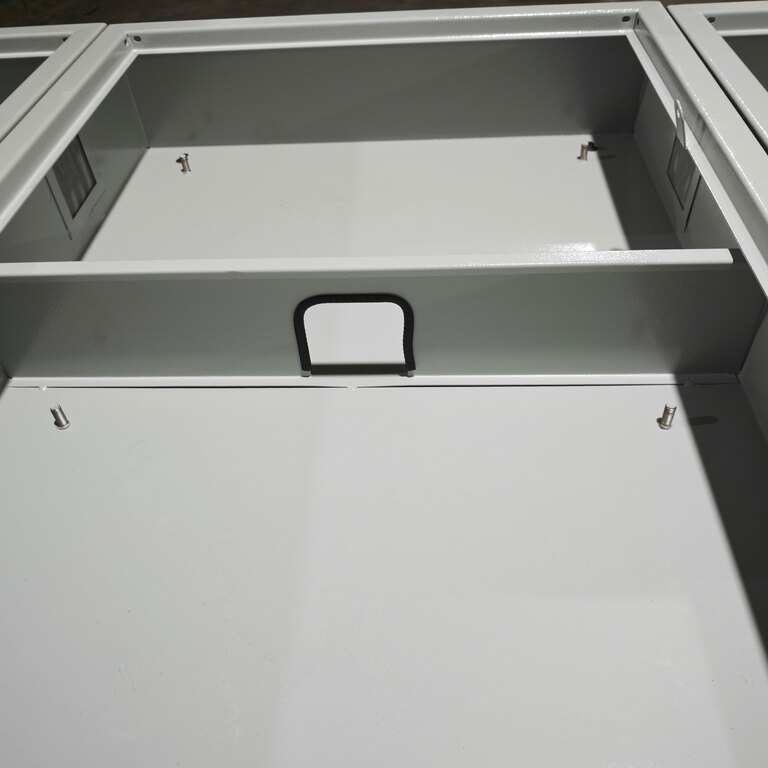

Det andra riktiga fotot öppnar skåpets inre struktur och visar tydligt kärndesignen för denna produkt - dubbelskiktspartitionen och det förinstallerade regelsystemet.

Integrerad metallvägg: Stark och svag elektricitet separeras och kablarna är snygga

En integrerad metallavskiljningsplatta är horisontellt installerad inuti lådan, som delar upp det inre hålrummet i två oberoende installationsfack upptill och nedtill. Skiljeväggen är svetsad och fixerad till lådramen, med hög hållfasthet, motståndskraft mot böjning och förmågan att stödja tyngre elektriska komponenter. Kärnvärdet för denna struktur ligger i att uppnå separationen av stark och svag elektricitet eller det hierarkiska arrangemanget av komponenter:

Övre fack:Den kan användas för att installera styr- och signalkomponenter såsom instrument, indikatorlampor, PLC-moduler, kopplingsplintar, etc.

Nedre fack:Den används för att arrangera huvudkretsströmkomponenter såsom strömbrytare, kontaktorer, termiska reläer och kopparskenor.

De övre och nedre avdelningarna är fysiskt isolerade för att förhindra att den elektromagnetiska störningen som genereras av den stora strömmen i huvudkretsen påverkar styrkretsens signalnoggrannhet. Samtidigt reduceras korsinterferensen av linjerna avsevärt, och särskiljningslinjerna är tydliga vid ett ögonkast under underhåll.

Trådpassage: Det övre och nedre facket är sammankopplade och ingen sidolindning används

En lång remsformad trådgång öppnas i mitten av mellanväggen. Ledningarna mellan det övre och nedre facket kan anslutas direkt genom denna passage utan att behöva gå runt sidan av lådan för kabeldragning. Denna detaljerade design gör ledningsvägen till den kortaste och mest regelbundna. Kabelrännorna kan riktas direkt mot kabelkorsningarna för läggning, vilket samtidigt förbättrar monteringseffektiviteten och estetiskt tilltalande.

Förinstallerade fasta dubbar i rostfritt stål i de fyra hörnen: eliminerar behovet av borrning och gängning på plats

Fasta bultbultar i rostfritt stål är försvetsade i de fyra hörnen av både övre och nedre skåpsektioner, en viktig designfunktion som avsevärt minskar den totala monteringstiden. I traditionella skåpinstallationer kräver montering av elektriska komponenter på plats mätning, positionering, borrning och gängning – processer som inte bara är tidskrävande utan också medför risk för felinriktade hål som leder till osäkra installationer. Med de förinstallerade reglarna flyttas denna process framåt till plåttillverkningsstadiet. Efter att ha tagit emot skåpet kan montörer direkt säkra instrument, strömbrytarskenor, monteringsplattor, kopplingsplintar och andra komponenter med bultar på de förborrade bultarna, vilket eliminerar behovet av bearbetning på plats.

Med en distributionslåda med 10 kretsar som exempel kan den förinstallerade bultdesignen spara cirka 30 till 40 minuters monteringstid. I storskaliga ingenjörsbeställningar är de ackumulerade besparingarna i arbets- och tidskostnader betydande.

III. Dörrkropp och installation: Komplett set, lämplig för olika applikationsscenarier

Lådans vänstra sida är reserverad för montering av dörrgångjärn, och den matchas med en vit låddörr med samma specifikation. På bilden kan man se att dörrpanelerna i samma parti är placerade på sidan i väntan på montering. Dörrkroppen kan förses med lås och observationsfönster efter kundens önskemål. Efter stängning kan den uppnå dammsäkert skydd och förhindra att icke-proffs gör misstag.

Installationsmetoden antar exponerad väggmonterad typ. Baksidan av lådan är reserverad med upphängningshål, som kan fästas direkt på väggen utan extra fästen. För scenarier som kräver markinstallation kan ett basfäste också utrustas som tillval.

IV. Typiska tillämpningsscenarier

Den standardiserade plåtstrukturen i det separerade metallfördelningsboxskalet i dubbelt lager och det flexibla förinstallerade regelsystemet gör den lämplig för en mängd olika kraftdistribution och kontrollscenarier inomhus.

Byggnadskraftsfördelning: Golvfördelningslådor, belysningsstyrningsboxar, huvudströmbrytare och grenströmbrytare är anordnade i det övre respektive nedre facket.

Industriell kontroll:PLC styrskåp, elektrisk styrbox för utrustningsmatchning. Styrenheter och terminaler är installerade i det övre utrymmet, och drivkomponenter är anordnade i det nedre utrymmet.

Laboratorium och renverkstad:Det vita pulverlackerade utseendet är i harmoni med inomhusmiljön och uppfyller de dammsäkra och estetiska kraven för rena scenarier.

Batch engineering inköp:Standardiserad struktur stödjer storskalig produktion och snabb leverans, lämplig för centraliserad matchning av storskaliga byggprojekt.

V. Från plåt till kompletta set: Förenkla din monteringsprocess med standardiserade skal

Ouyue Electric har förbundit sig att ge kunderna mer effektiva och standardiserade elkapslingslösningar påplåttillverkningsnivå. Metallhöljena med dubbla fack har integrerad skiljevägg, förinstallerade monteringsreglar och en standardiserad ram, som erbjuder panelbyggare och ingenjörsentreprenörer kapslingsprodukter som kombinerar strukturell styrka med enkel montering.

När produktritningarna är bekräftade tar det bara 7 dagar att färdigställa den färdiga produkten.Oavsett om du behöver standardspecifikationer eller anpassade mönster baserat på dina ritningar,skicka oss dina tekniska krav,och vi kommer omgående att ge lösningsförslag och exempel på produktionsschemaläggning.
